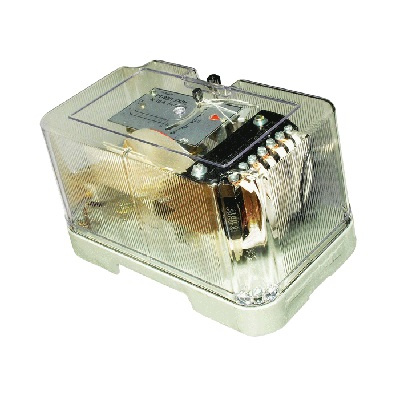

Реле тока РТ-84

Наличие: В наличии

Поделиться:Facebook X Telegram

Цену уточняйте

Описание

Описание

Индукционное реле максимального тока РТ-84 — это проверенное временем высокоэффективное устройство, предназначенное для использования в схемах релейной защиты и автоматики. Главная задача прибора заключается в непрерывном контроле уровня тока в цепи и мгновенном реагировании на его критическое увеличение. Реле эффективно защищает силовые трансформаторы, электродвигатели и воздушные или кабельные линии электропередачи от опасных перегрузок и токов короткого замыкания.

⚙️ Главные особенности и принцип работы

Реле серии РТ-84 относится к комбинированным аппаратам и объединяет в себе два функциональных элемента:

Индукционный элемент с диском: Отвечает за создание зависимой от тока выдержки времени при перегрузках. Отличительной чертой модификации РТ-84 являются расширенные уставки по времени срабатывания.
Электромагнитный элемент (отсечка): Обеспечивает мгновенное срабатывание без выдержки времени при возникновении больших токов короткого замыкания.
Сигнальная группа: Оснащено дополнительным замыкающим сигнальным контактом, который фиксирует работу реле при перегрузках, а также встроенным механическим указателем срабатывания с ручным возвратом (без необходимости снятия защитного кожуха).

Технические характеристики

Параметр	Значение для РТ-84/1	Значение для РТ-84/2
Номинальный ток ( $I_н$ )	10 А	5 А
Род тока	Переменный (частота 50–60 Гц)	Переменный (частота 50–60 Гц)
Потребляемая мощность	Не более 10 В·А (при токе уставки)	Не более 10 В·А (при токе уставки)
Контактная группа	1 главный (з/р) + 1 сигнальный (з)	1 главный (з/р) + 1 сигнальный (з)
Коэффициент возврата	Не менее 0,8	Не менее 0,8
Климатическое исполнение	УХЛ4, О4 по ГОСТ 15150-69	УХЛ4, О4 по ГОСТ 15150-69
Габаритные размеры	Не более $245 \times 149 \times 155$ мм	Не более $245 \times 149 \times 155$ мм
Масса	Не более 2,9 кг	Не более 2,9 кг

Преимущества реле РТ-84

Справочник драгоценных металлов

Высокая надежность: Проверенная десятилетиями конструкция гарантирует бесперебойную работу в жестких условиях эксплуатации.
Гибкость настройки: Точная регулировка уставок срабатывания по току и времени позволяет адаптировать защиту под конкретные параметры энергосистемы.
Двойная защита: Сочетание индукционной выдержки времени и мгновенной электромагнитной отсечки минимизирует ущерб от аварийных режимов.
Удобство обслуживания: Наличие механического указателя срабатывания существенно упрощает экспресс-диагностику срабатывания защиты дежурным персоналом.

Область применения: Объекты электроэнергетики, подстанции, распределительные устройства промышленных предприятий, а также сферы жилищно-коммунального и сельского хозяйства для защиты ответственных узлов электросетей.
